100KW Solid State High Frequency Compact Pipe Welder

Pangalan ng Kagamitan: 100KW Solid State High Frequency Compact Pipe Welder

Mga pagtutukoy ng kagamitan: GGPY100KW

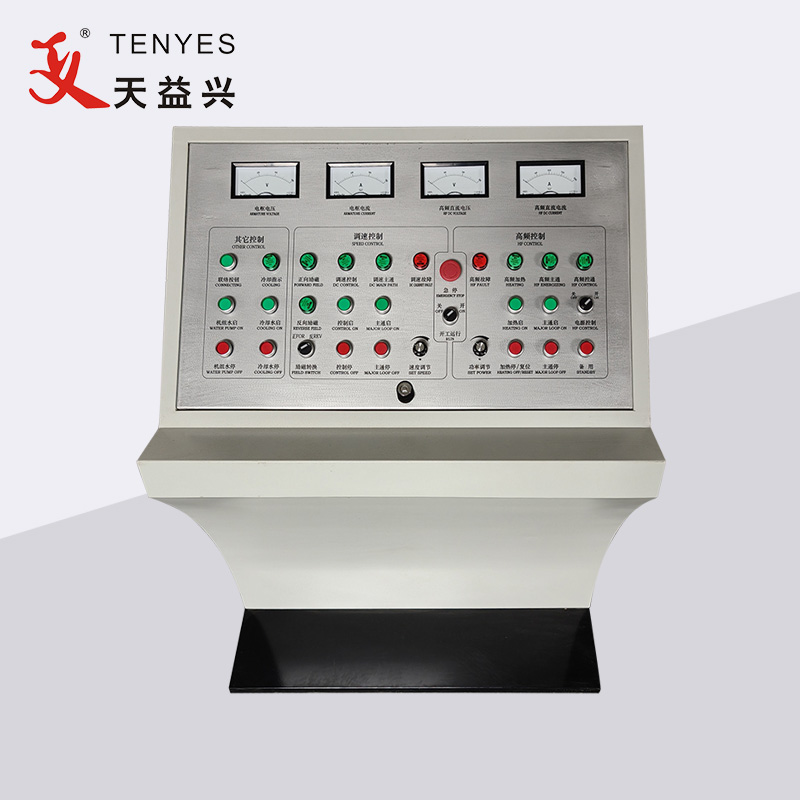

Mga Bahagi: pangunahing cabinet, operation console, cooling system

Paggamit ng kagamitan: pangunahing ginagamit para sa hinang ordinaryong carbon steel, hindi kinakalawang na asero, aluminyo at iba pang mga non-ferrous na metal pipe.

Mga Tampok:

1. High power factor: Power factor ≥ 0.95, walang karagdagang reactive power compensation equipment ang kailangan para sa kagamitang ito.

2. Energy-saving at mataas na kahusayan: Dahil ang conventional high-frequency isolation step-down transpormer ay inalis, ang interconnection line ay makabuluhang nabawasan, kaya ang reactive power loss ay nabawasan. Ipinakita ng mga pagsubok na ang all-in-one na makina ay nakakatipid ng humigit-kumulang 30% kumpara sa conventional solid-state high-frequency.

3. Stable ang output power: maliit ang output ripple coefficient, mas kaunting burr ang welded steel pipe, mas pare-pareho ang weld seam, mataas ang finish, at maganda ang weld quality.

4. Maliit na sukat, magaan ang timbang, pinasimple na koneksyon, kumpletong proteksyon, oras ng proteksyon ng fault chain ≤10us, maginhawang pag-debug at pagpapanatili, at mas maaasahang kagamitan.

Saklaw ng aplikasyon:

①　Steel pipe diameter φ 7- φ 12

②　Ang kapal ng pader ng strip na bakal ay 0.2-1mm

③　Welding method: induction welding

④　Bilis ng welding: 60-130 M/min

Mga parameter ng pagpapatakbo:

① Na-rate na kapangyarihan: 100KW

② Na-rate na boltahe ng DC: 250V

③ Rated DC kasalukuyang: 450A

④ Na-rate na dalas: 600KHZ

⑤ Pangkalahatang kahusayan: ≥ 85%

⑥ Output high frequency power: ≥ 100kW

Mga kinakailangan sa power supply:

① Form ng supply ng kuryente: three-phase four wire power frequency AC, line voltage 380 ± 5%,

② Kapasidad ng suplay ng kuryente: higit sa 100kVA.

③ Power factor: ≥ 0.85

④ Power supply cable: plastic copper wire ≥ 75mm²bawat yugto, ground wire ≥ 30mm²

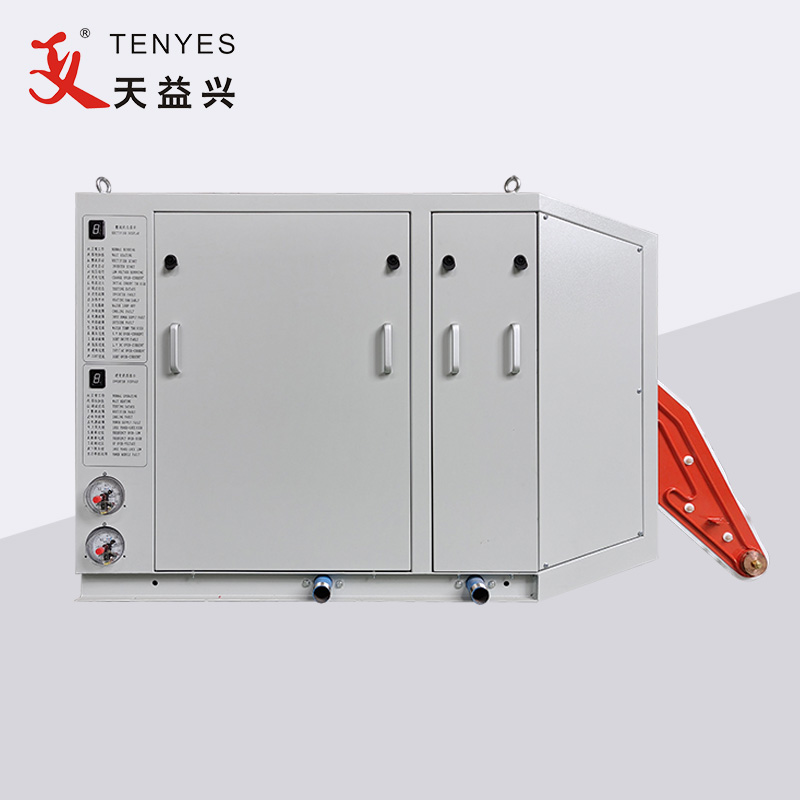

100KW Solid State High Frequency Compact Pipe Welder kasama dito ang rectifier at inverter.

rectifier bahagi: ito ay ginagamit upang baguhin ang tatlong-phase 380V AC rectifier sa 0-250V adjustable DC kasalukuyang pagkatapos ng boltahe regulasyon, upang matugunan ang mga pangangailangan ng mamaya inverter unit. Built in three-phase rectifier bridge, charging capacitor, IGBT bridge, smoothing reactor, filter device, control at protection circuit at display instrument.

Mga katangian ng rectifier control circuit: ito ay kinokontrol ng single chip microcomputer (mcs89c51) at malakihang digital integrated circuit, na may mataas na katumpakan ng kontrol, mabilis na pagtugon at malinaw na pagpapakita ng estado.

Mode ng proteksyon ng software: high over-current (9), low over-current (8), external fault (4), incoming power supply fault (phase loss, over-voltage, under-voltage, seryosong imbalance ng three-phase voltage, display 3), fault ng cooling water (2), hindi naaangkop na boltahe at kasalukuyang ratio (L), fault ng inverter (Y).

Proteksyon ng hardware: proteksyon ng pangunahing switch off, pagsipsip ng kapasidad ng resistensya, proteksyon ng paglaban (proteksyon sa kidlat), proteksyon ng mabilis na pagkatunaw.

bahagi ng inverter: baligtarin ang kasalukuyang 0-250 DC na ipinadala ng rectifier cabinet sa isang high-frequency current na daan-daang kHz upang matugunan ang mga pangangailangan ng mga welded pipe.

Ang inverter cabinet ay binubuo ng mga sumusunod na bahagi: power unit, channel capacitor, leakage reactance, control circuit, cooling air conditioner, atbp.
