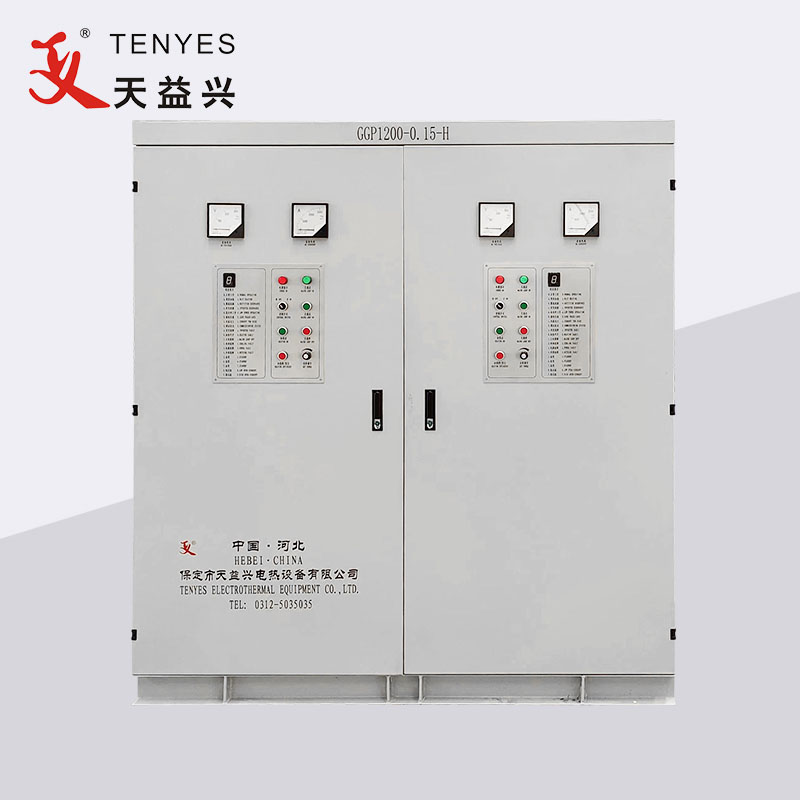

1200KW High Frequency Pipe Welding Machine

Ang TENYES 1200KW High frequency pipe welding machine ay pangunahing binubuo ng step-down oil transformer, rectifier cabinet, inverter cabinet, console, cooling system, bracket para sa suporta sa inverter cabinet, minsan ay tumutugma din sa DC driver ayon sa mga kinakailangan ng customer.

Magpadala ng Inquiry

Paglalarawan ng Produkto

TENYES 1200KW High frequency pipe welding machine Ordinaryong three-phase AC power (line voltage 380V, frequency 50HZ) ay binabawasan ng isang transpormer (line voltage 200V, frequency 50HZ), pumapasok sa rectifier cabinet, sumasailalim sa pagwawasto, regulasyon ng boltahe, at pag-filter, at nagiging patuloy na adjustable DC power mula 0 hanggang 240V; Ang pagpasok muli sa inverter bridge (gamit ang high-power transistor MOSFET), ito ay nagiging high-frequency current, na maaaring ibigay sa load slot para sa induction heating. Ang inverter slot power unit ay gumagamit ng isang modular na istraktura, at ang bawat pares ng mga power unit ay maaaring maglabas ng kapangyarihan na higit sa 50KW. Ang bilang ng mga power unit na ginamit ay nag-iiba depende sa kapangyarihan ng kagamitan, at ang pangunahing istraktura ng kagamitan ay pareho anuman ang laki nito. Ang slot ay isang serye parallel hybrid resonant form, na walang mataas na boltahe at output transpormer. Ang bilang ng mga power unit na ginamit sa device na ito ay labing-anim na pares.

TENYES 1200KW High frequency pipe welding machine Parameter (Pagtutukoy)

Aplikasyon		Parameter ng operasyon		Power supply
Bakal na tubo OD	Φ273-Φ406	Na-rate na kapangyarihan	1200kW	Form ng supply ng kuryente	3AC 380±5%
Kapal ng bakal na strip	8.0-10.0	Na-rate na boltahe ng DC	240V	Form ng supply ng kuryente	3AC 380±5%
Welding mode	Induction o uri ng contact	Na-rate na kasalukuyang DC	5000A	Kapasidad ng pamamahagi ng kuryente	Mas malaki sa 1500KVA
Welding mode	Induction o uri ng contact	Na-rate na dalas	150KHZ	Power factor	≥0.85
Bilis ng welding	10-20(m)	Kahusayan	≥85%	Power supply cable	Ang bawat yugto ng plastic-covered copper wire ≥1200mm² Ground wire ≥400mm²
