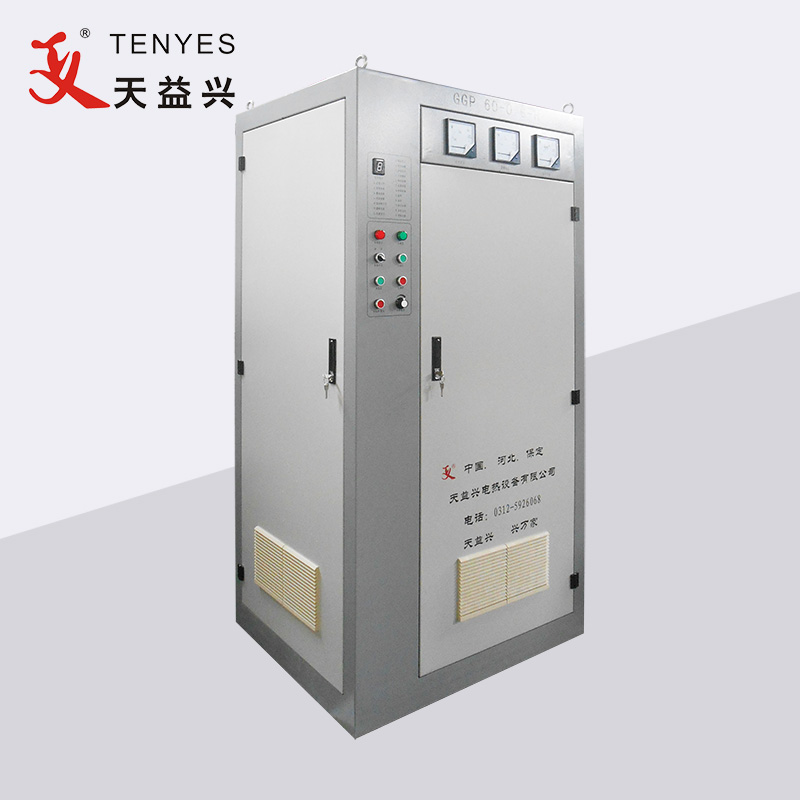

Ang TENYES 60KW High frequency pipe welding machine ay idinisenyo para sa straight seam induction welding ng steel pipe/tube. Ang buong hanay ng welder ay binubuo ng rectifying cabinet, inverter cabinet(slot cabinet), circulating cooling system para sa malambot na tubig, center control console, output busbar, induction/contact welding system, at iba pa. Ang solid-state high frequency welding machine ay idinisenyo ayon sa tuluy-tuloy na operasyon.
Inverter output cabinet na nagbibigay ng steel tube welding high frequency power supply, IRFP460 at ang fast recovery diode (FRD) DSEI60-06P ng American IR corporation at Germany IXYS corporation ay ginagamit para bumuo ng electricity converter bilang pangunahing power device. Ang single layer power module output power ay higit sa 50KW, na gumagamit ng 2 layers power module (contrast to 100KW) na kahanay sa buong makina. Ang na-rate na dalas ng pagtatrabaho ay 450 KHZ. Ang pinakamataas na lakas ng output ng buong makina ay maaaring umabot sa 100KW. Ang parehong mga module ng kapangyarihan ay may pagpapalitan.
Rated Output power: 60kW
Welding mode: uri ng induction
Na-rate na boltahe ng DC: 250V
Rated DC kasalukuyang: 250A
Na-rate na dalas: 450KHZ
Ang buong kahusayan: η≥85%
Boltahe ng power supply: 3-phase 380V/50Hz (maaaring gumana ang kagamitan sa boltahe na 380V±5%)
Kapasidad ng pamamahagi ng kuryente: ≥65kVA
Power factor: ≥0.85
Power supply cable: bawat bahagi ng plastic-covered copper cable ≥70mm2, ground wire≥20mm2
Paglalarawan |
Komposisyon / Modelo |
Qty. |
60KW High frequency pipe welding machine |
Rectifier cabinet |
1 |
Inverter cabinet |
1 |
|
console |
1 |
|
Transformer |
1 |
|
Sistema ng paglamig ng tubig-tubig |
1 |
