Bagong Structure Solid State HF Compact Pipe Welder

Sa halip na tradisyonal na magkahiwalay na uri ng layout ng mga rectifier cabinet at inverter cabinet, ang bagong istrukturang ito na solid state HF compact pipe welder ay isinasama ang dalawang pangunahing functional unit sa isang compact cabinet. Ang pagsasanib na ito ay hindi lamang binabawasan ang kabuuang footprint ng kagamitan sa pamamagitan ng pagpapasimple sa istraktura ng system ngunit pinaikli din ang panloob na distansya ng mga kable sa pagitan ng dalawang unit, pinapaliit ang interference ng signal at pagpapabuti ng katatagan ng paghahatid ng kuryente sa panahon ng proseso ng produksyon ng welded pipe.

Ang Solid State HF Compact Pipe Welder ay karaniwang binubuo ng mga sumusunod na bahagi:

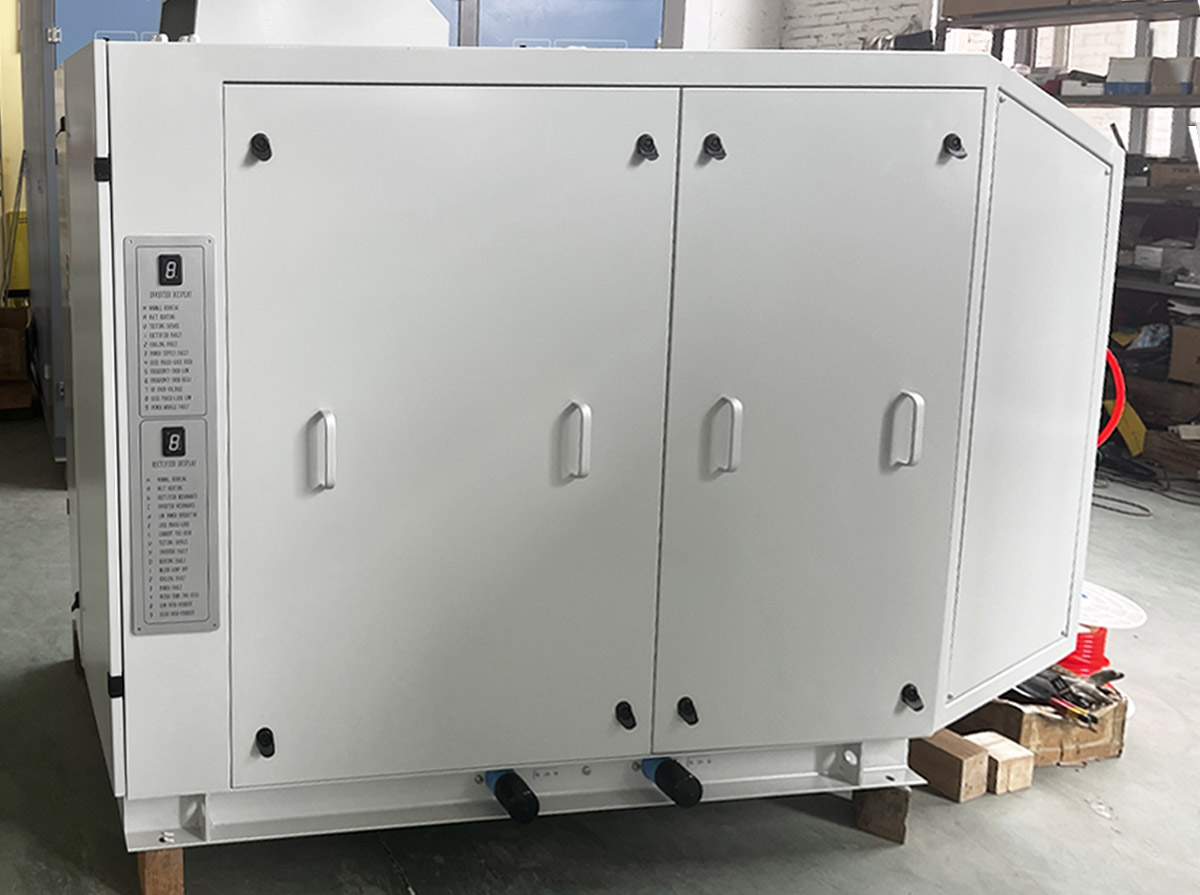

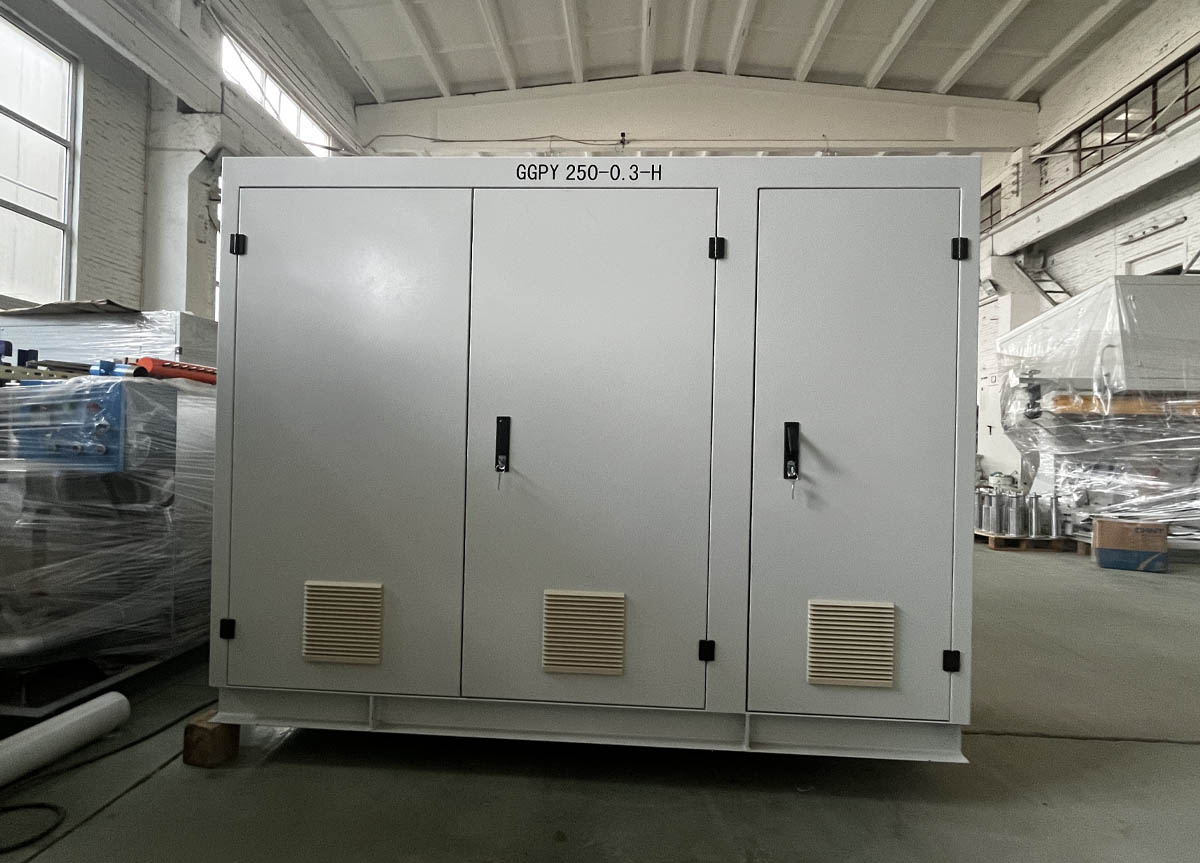

1. Bagong istraktura Solid State HF Compact Pipe Welder Pangunahing cabinet:

Ginagamit namin ang bagong istrakturang ito na gumagawa ng rectifier at inverter cabinet na lahat sa isang cabinet. Ang bagong disenyong ito ay makakatipid ng mas maraming espasyo at madali para sa mga customer connect cables. Para sa bagong istrukturang ito, nagdidisenyo kami ngayon mula 50Kw hanggang 400Kw. Kung mas malaki ang power welder, iminumungkahi pa rin namin na gumamit ng hiwalay na uri ng pipe welder.

2. Dry Transformer Cabinet

Sa loob ng Dry transformer cabinet na ito ay nilagyan namin ng dry step-down transformer, na sa halip na tradisyunal na oil transformer, ay madaling tapusin ang paghahatid ng pagpapadala sa maraming bansa.

3.Console

Central control console ay maaaring makamit ang remote na operasyon ng solid state HF compact pipe welder, speed control cabinet(driver), water cooler, fan atbp. Kagamitan.

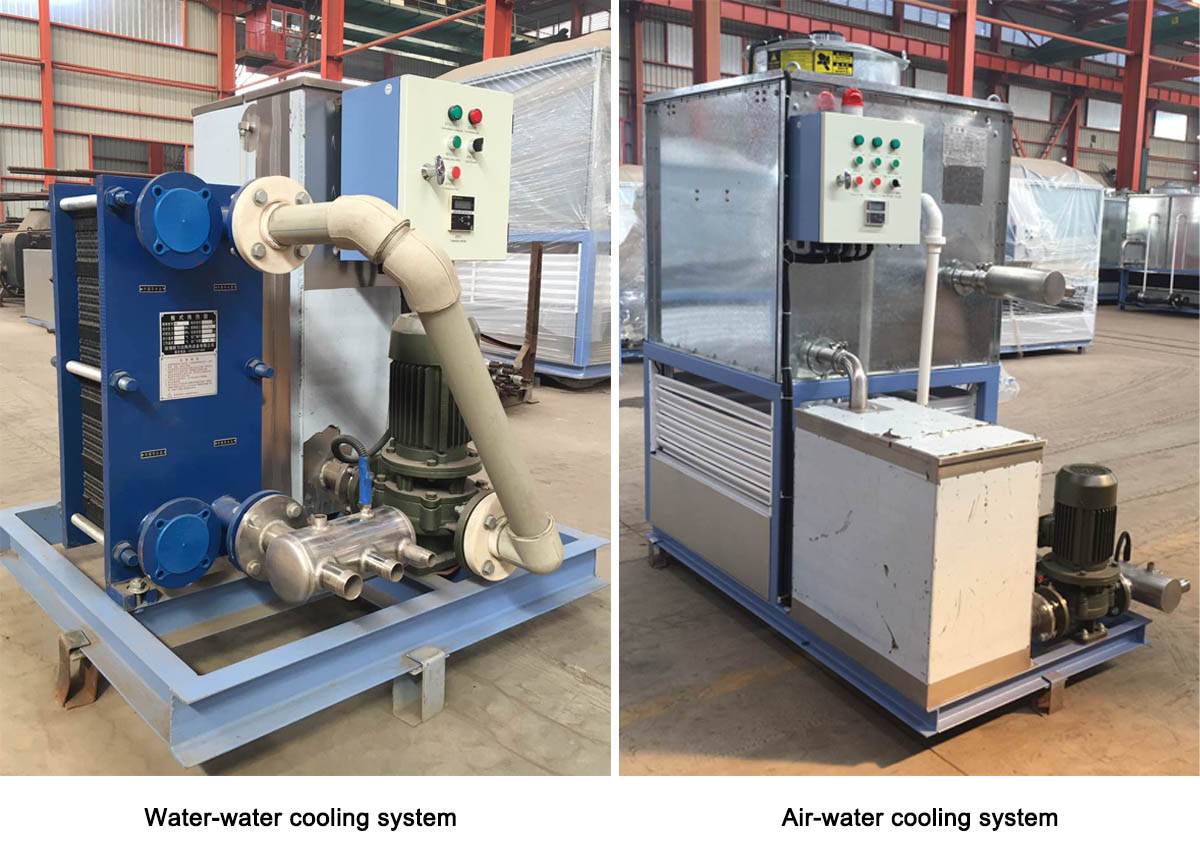

4.cooling system: water-water cooling system o air-water cooling system opsyonal

Ang sistema ng paglamig ng bagong istraktura na solid state HF compact pipe welder ay pangunahing ginagamit para sa panloob na sirkulasyon na closed-circuit na paglamig ng high-frequency welder at water-cooled speed control cabinet(driver). Karaniwang mayroong dalawang uri: air-water cooling system at water-water cooling system. Ang air-water cooling system ay maaaring gumana nang nakapag-iisa, at ang water-water cooling system ay kailangang nilagyan ng cooling tower o pool. Ang kagamitang ito ay sumasakop sa isang maliit na lugar, at ang inlet water temperature ng heating power supply ay epektibong kinokontrol sa ibaba 40° C upang matiyak ang pangmatagalang katatagan ng heating equipment.
