Mga Maagang Vacuum Tubes na High-Frequency na Kagamitang Panimula

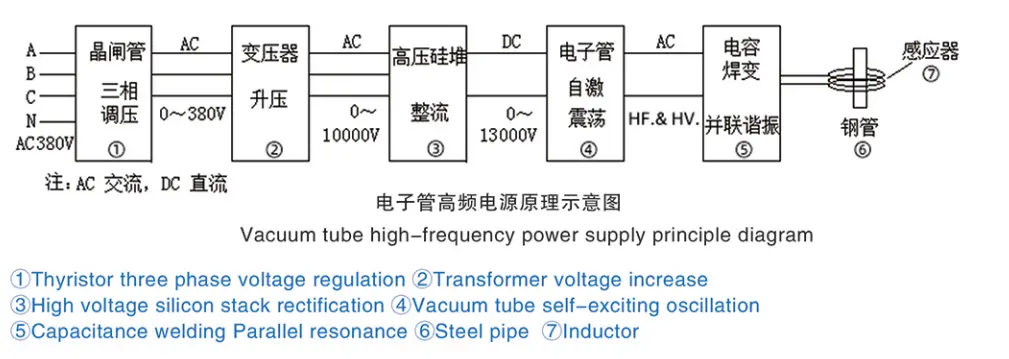

20 taon na ang nakalilipas, ang mga high-frequency na pinagmumulan ng kuryente (karaniwang kilala bilang "high-frequency furnace") na ginagamit para sa mga welding pipe at heat treatment sa China ay pangunahing kagamitan na may mga electronic tube (kilala rin bilang "vacuum tubes") bilang mga pangunahing bahagi ng inverter. Ang pangunahing prinsipyo ay ipinapakita sa sumusunod na figure:

Ang normal na pang-industriya na AC(tatlong yugto ng apat na wire 380V/50HZ sa China) ay ginagawang adjustable AC mula 0 hanggang 380V(frequency na hindi nagbabago) sa pamamagitan ng thyristor AC voltage regulator, at pagkatapos ay tumaas hanggang sa halos 10000V na mataas na boltahe(frequency na hindi nagbabago) ng isang rect na transpormer, at pagkatapos ay itinutuwid ang mataas na boltahe na circuit. DC, at pagkatapos ay oscillated sa pamamagitan ng vacuum tube sa HF at HV kasalukuyang, at pagkatapos ay sa pamamagitan ng LC parallel resonance upang palakasin ang oscillating kasalukuyang, at pagkatapos ng pagbabawas ng boltahe supply sa inductor na ginagamit para sa pagpainit ng bakal pipe at iba pang workpieces atbp.

Ang layunin ng regulasyon ng boltahe ng AC ay upang ayusin ang kapangyarihan ng input at output upang matugunan ang mga kinakailangan sa pagtatrabaho, at kapag ang pagsasaayos ng boltahe ay kailangan ding gawing matatag ang boltahe upang matiyak ang katatagan ng kapangyarihan ng output ng kagamitan sa ilalim ng ilang partikular na kondisyon sa pagpapatakbo.

Dahil sa paggamit ng vacuum tube (mataas na boltahe maliit na kasalukuyang mga bahagi), boltahe ay dapat na tumaas o hindi maaaring output malaking kapangyarihan, ngunit sa parehong oras, upang umangkop sa maliit na impedance ng inductor, ito ay kinakailangan upang higit pang bawasan ang boltahe.

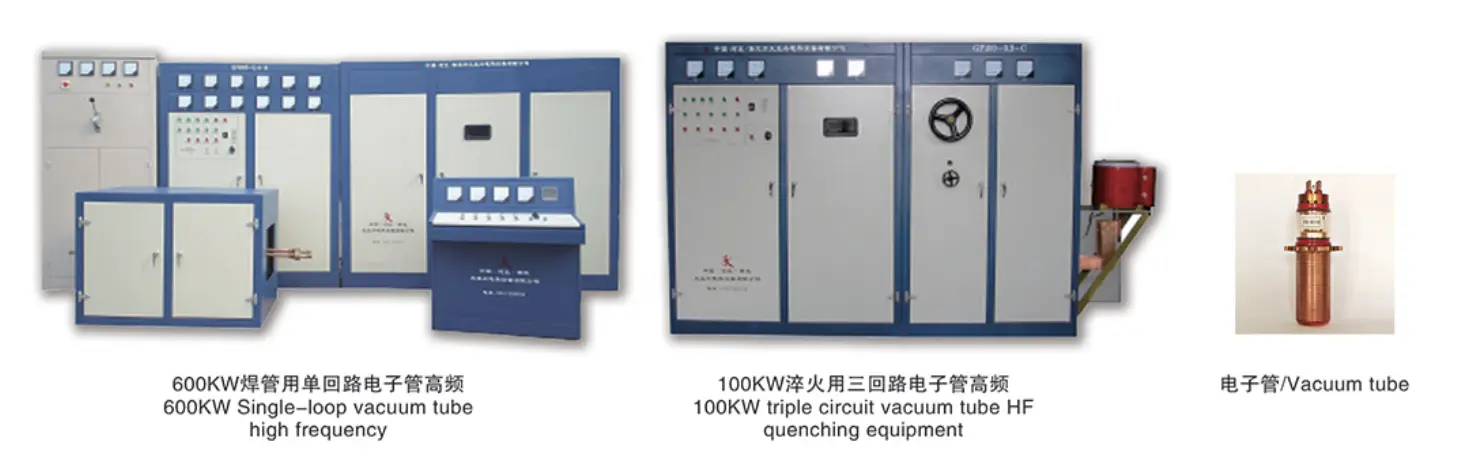

Ang mga larawan sa ibaba ay 600KW single-loop vacuum tube high frequency at 100KW triple circuit vacuum tube HF quenching equipment.

Sa industriya ng pipe welding, mayroon pa ring isang maliit na bilang ng mga high frequency na vacuum tube, habang sa mga larangan tulad ng pagsusubo at pagpapatigas, ang mga high frequency na vacuum tube ay malawakang ginagamit.
