Solid State High Frequecy Working Principle

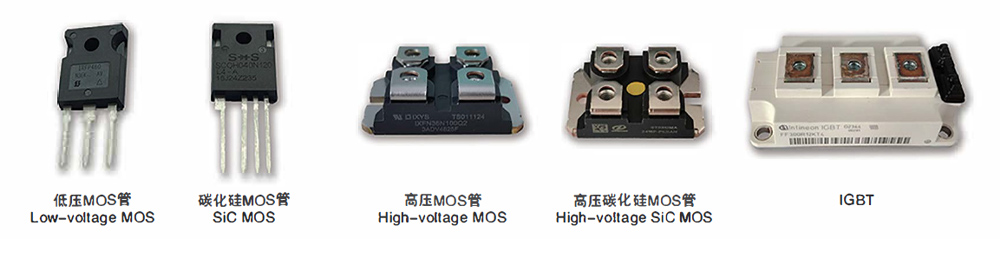

Ang tinatawag na "solid state high frequency" ay dahil ito ay gumagamit ng mga transistors(MOS field effect transistors o IGBT) bilang pangunahing bahagi ng inverter.

Ang solid state high frequency ay isang updated na produkto ng vacuum tube high frequency, at ang pangunahing circuit nito ay katulad ng thyristor medium frequency, ngunit iba sa vacuum tube high frequency. Ang pangunahing prinsipyo nito ay ang mga sumusunod:

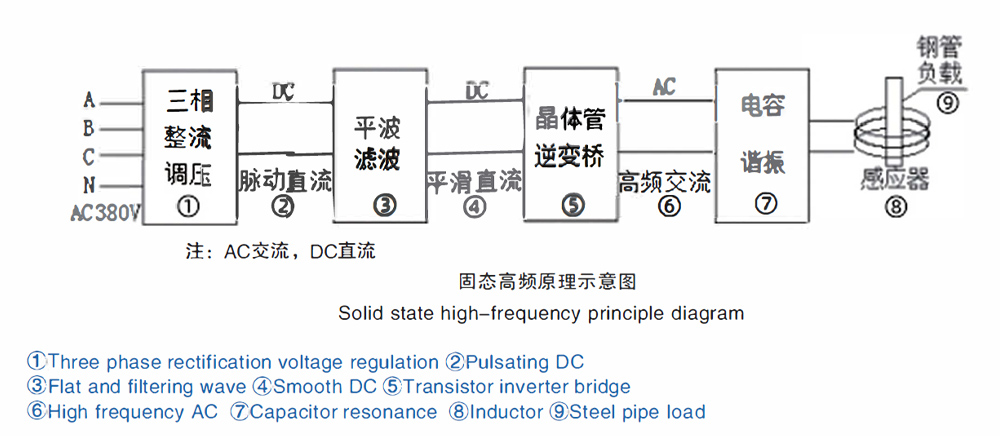

Ang normal na three-phase AC(380V at frequency 50HZ sa China) ay kino-convert sa adjustable voltage pulsating DC sa pamamagitan ng rectifying circuit (SCR o diode at IGBT), ang DC na ito ay na-filter o ang flat wave ay nagiging smoothing DC, at pagkatapos ay pumunta sa inverter bridge (gamit ang malaking power transistor MOSFET o IGBT) upang maging high frequency current. Ang high frequency current na ito ay ibinibigay sa tank circuit load resonance ay maaaring gamitin para sa metal heating.Inverter bridge power units adopts modular structure.bawat pair power modules ay pareho.ngunit ang bilang ng power modules na ginamit ay nag-iiba-iba depende sa equipment power.Malaki man o maliit ang equipment, the structure is basically same.The resonant tank circuit is in series or parallel form.walang transformer na output.

Kung ikukumpara sa mga high frequency na vacuum tube, ang solid state high frequency equipment ay may mga pakinabang tulad ng sumusunod:

1. Magandang kalidad ng hinang: ipinapakita ng paghahambing na ang mga bakal na tubo na hinangin ng solid state high frequency equipment ay may pare-parehong welded na lapad at init, at mas kaunting panloob at panlabas na burr

2.Energy saving:Ipinakikita ng mga pagsubok na ang parehong mga pagtutukoy ang welder na ito ay makakatipid ng higit sa 25% ng kuryente kumpara sa vacuum tube equipment

3.Pagtitipid ng tubig:dahil sa maliit na pagkawala ng sarili.hindi nangangailangan ng masyadong maraming cooling na tubig.kaya ito ay kumokonsumo ng higit sa 50% na mas kaunting tubig kaysa sa mga kagamitan sa vacuum tube na may parehong mga pagtutukoy

4. Maliit na sukat at magaan ang timbang:dahil sa maliit na sukat ng mga pangunahing bahagi(MOSFET) at wala ring welding transformer.filament regulators.matching coils.gate circuits.etc. Kaya ang kabuuang volume ay higit sa 50°/4. mas maliit kaysa sa kagamitan ng vacuum tube na may parehong mga pagtutukoy

5. Madaling patakbuhin: walang boltahe, ang pinakamataas na boltahe ay hindi lalampas sa ilang daang volts, kaya hindi magiging sanhi ng personal na pinsala
