SOLID-STATE HIGH-FREQUENCY POWER SUPPLY CLASSIFICATION

Tulad ng vacuum tube high frequency, bagaman ang mga pangunahing prinsipyo ay magkatulad. solid state high frequency ay maaari ding uriin sa iba't ibang uri ayon sa iba't ibang pangangailangan tulad ng paggamit, mga bahagi, kapangyarihan at dalas.

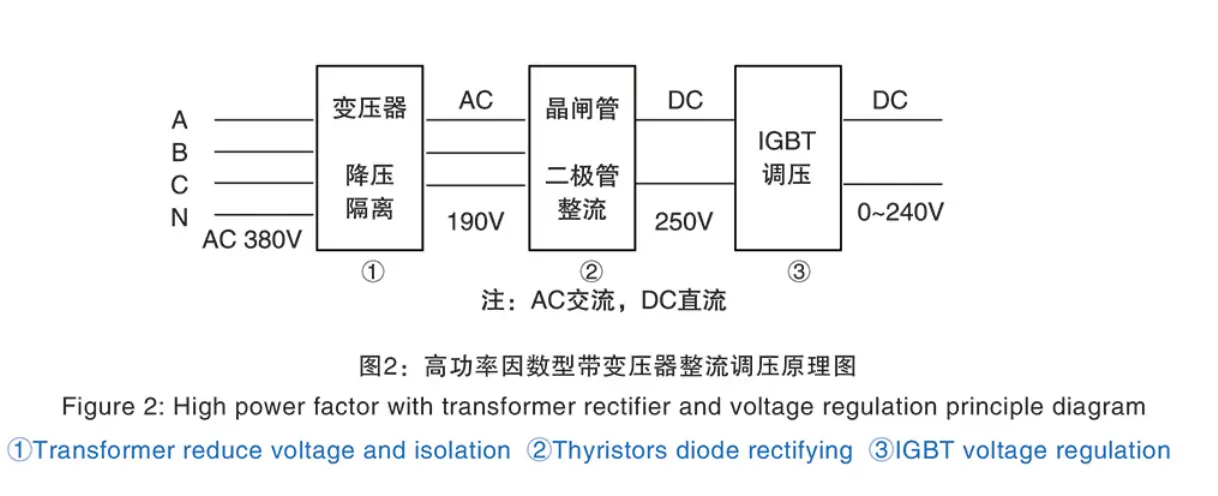

1. Nauuri sa pamamagitan ng pagwawasto ng regulasyon ng boltahe: Maaaring gamitin ang Thyristors(SCR) upang kumpletuhin ang sabay-sabay na pagwawasto at regulasyon ng boltahe, o gumamit muna ng diode o pagwawasto ng thyristors at pagkatapos ay gamitin ang IGBT regulate voltage. Gamitin ang IGBT regulate boltahe ay para sa pagpapabuti ng kagamitan factor.maaaring makatipid ng kuryente at higit pang mapabuti ang kalidad ng hinang.

2. Ayon sa input terminal may transpormer o hindi maaaring uriin ang dalawang uri, kung harap walang transpormer pagkatapos ay normal pagkatapos-likod mataas na dalas bahagi ay magdagdag ng mataas na dalas transpormer upang mapagtanto paghihiwalay sa pagitan ng inductor at grid. Kung may input transpormer kagamitan pagkatapos ay hahatiin ang panlabas na langis-immersed transpormer at dry transpormer.

3. Ayon sa mga sangkap na ginamit sa inverter bridge, mayroong mababang boltahe na MOS(field effect transistor),high-voltage na MOS,IGBT(lnsulated Gate Bipolar Transistor) at iba pa.Mataas man ang boltahe o Mababang boltahe na MOS,bagong uri ng SIC-MOS na mga bahagi ay maaari sa halip na ang mga ito.Gayundin ang IGBT ay may mataas na boltahe na may mataas na boltahe, atbp. boltahe, mabilis na paglipat ng dalas atbp. Ito ang kasalukuyang alternatibong bahagi ng mga normal na bahagi ng MOS, maaari ring palitan ang IGBT upang maging unang pagpipilian para sa mababang frequency na kagamitan. Maaaring gamitin ang mga bahagi ng Sic sa lahat ng serye ng mga produkto ng aming kumpanya. at pagkatapos ng maraming on-site na pag-verify. ang customer ay maaaring pumili nang may kumpiyansa.

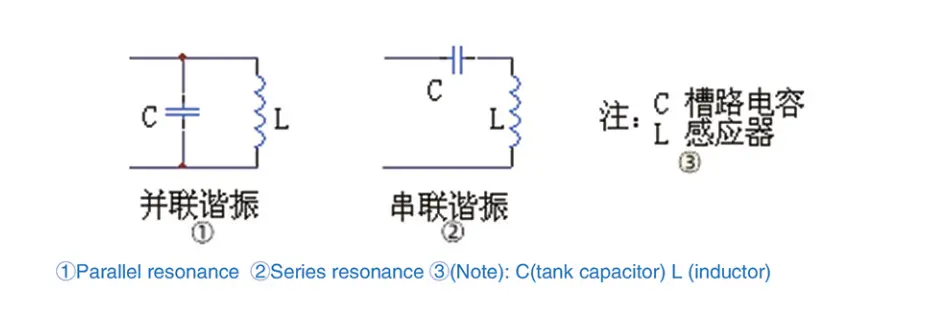

4. Ayon sa iba't ibang koneksyon ng resonant tank circuit, nahahati ito sa dalawang uri: series at parallel, tulad ng ipinapakita sa mga sumusunod:

5. Ayon sa paraan ng pag-install, may dalawang uri: hiwalay na welder at compact welder. Ang hiwalay na welder ay nangangahulugang rectifier at inverter ay gumagawa ng dalawang cabinet nang hiwalay. Ang ibig sabihin ng compact welder ay ang rectifier cabinet at ang inverter cabinet ay gumagawa ng all-in-one na cabinet. Parehong series at parallel ay may hiwalay na welder at compact welder. Sa pangkalahatan, ang mga low-power na kagamitan ay pipili ng compact welder at ang malalaking power equipment ay pumili ng hiwalay na welder.

6. sa kasalukuyang market, ang series resonance ay karaniwang gumagamit ng high-voltage MOS o IGBT, at ang parallel resonance ay gumagamit ng low-voltage na MOS. Walang input step-down transformer para sa series resonance ngunit high frequency transformer ang kakailanganing ilagay pagkatapos ng back inverter bridge. Para sa parallel high frequency, kailangan ng ilan ang input step-down na transpormer at ang ilan ay nangangailangan ng high frequency transpormer pagkatapos itama ang boltahe na regulasyon.

Ang lahat ng iba't ibang uri ng high frequency power source ay may sariling katangian, ang mga sumusunod na kagamitan ng aming kumpanya ay magkakaroon ng detalyeng paglalarawan.
